科玛森答疑--常见HBT40细石泵泵送液压系统分析

2020年02月21日 21:40    来源:科玛森    来源:科玛森    阅读:



    如果你正在打算入手一台40细石泵,一定可以从很多渠道了解这个产品以及各个生产厂家。市面上绝大部分的信息,都在告诉你40细石泵可以打多高,机器价格多吸引人,比比皆是。但是,很少有厂家去了解你,你的工况适合什么型号的机子,这种型号的机子如何区分好坏。今天,科玛森技术团队总结了HBT40细石泵的液压系统,从核心关键着手,让您对选购更有信心,买到心仪的创富机器!

一、液压原理图和功能顺序动作图

(1)液压原理图

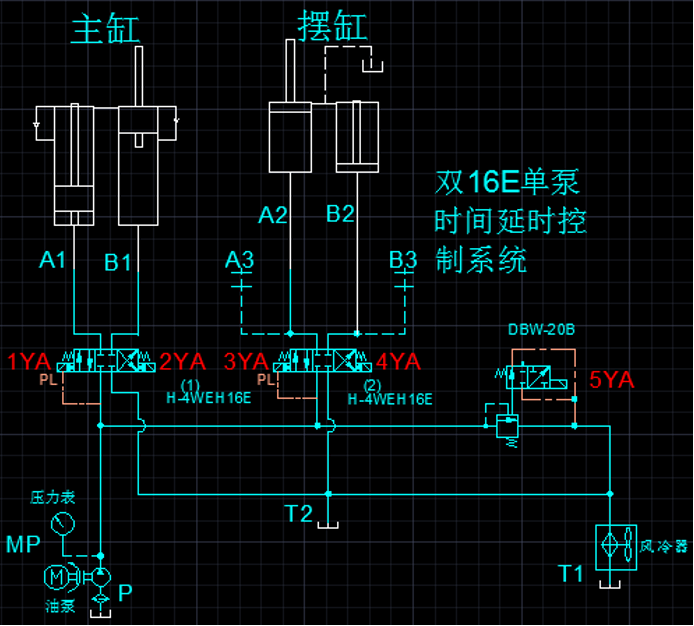

 HBT40/50细石泵液压顺序动作原理

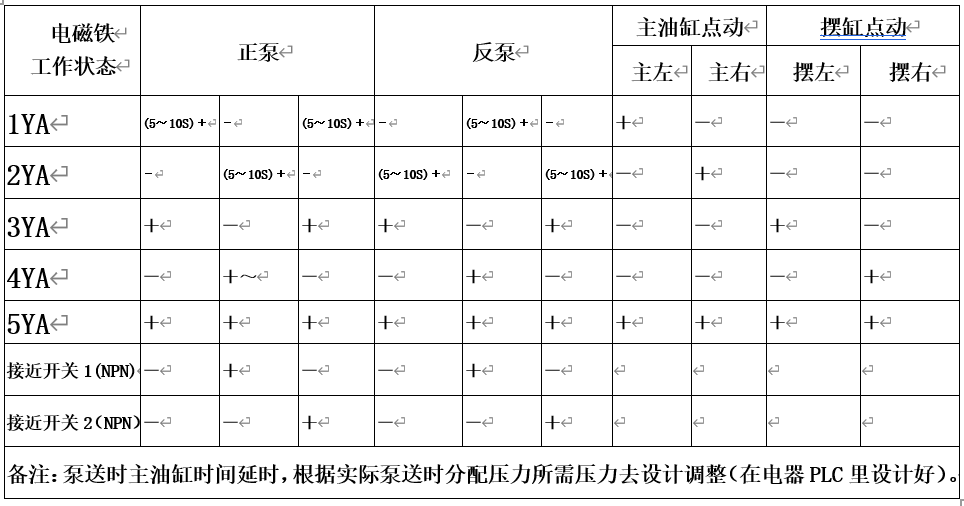

(2)功能顺序图



    1、如图(1)液压原理图所示,该图为市场上传统HBT40/50液压系统原理图。蓝色实线代表主油路、棕色虚线代表外控油回路,1YA 、2YA 、3YA 、4YA 、5YA是电磁铁代表得电端,再结合功能顺序图

    2、动作油路及注意事项 :

    主油泵通过吸油过滤器从油箱吸油供给,MP是压力表检测系统泵送压力,当5YA不得电时主溢流阀也不工作,这时主泵液油从(DBW20主溢流阀P-T)直接流到散热器、 然后直接回油箱去;H-4WEH16/25E电液换向阀内控先导油能够在电磁铁得电的情况下推动主阀芯工作,实现主阀体油口P-A,B-T或P-B、A-T的换向,从而控制主油缸或摆动缸工作;主油路的液压油通过1YA、2YA、3YYA、4YA、5YA电磁铁线圈得电从而控制主阀体H-4WEH16E的换向、DBW20主溢流阀工作,去实现主缸、摆缸的点动及泵送、反泵;A1 、B1输出主缸油路,A2 、B2是摆缸油路,A3 、B3是润滑脂控制油路,A3 、B3看客户使用情况,不需要可以堵住;DBW-20B电磁溢流阀是系统压力建立,主溢流阀压力客户根据泵送机构(料斗、主油缸、电液换向阀)压力等级去调定,每个厂家不一样,追求成本低的(中低压)系列液压元件,只能控制压力在20-25MPA,一般出厂已调好。

   3、动作功能及注意事项:

    当正泵初次启动时,接近开关1和接近开关2均未得电,主缸电磁铁1YA端、摆缸电磁铁3YA得电,泵送开始,当主缸左的接近开关1感应到时,主缸、摆缸电磁铁得电方向切换,主缸2YA 摆缸4YA得电,实现切换运行,当主缸右的接近开关2感应到时,电磁铁得电方向切换回初始状态,主溢流5YA一直得电,实现持续泵送; 反泵改变的只是主缸左右两端的得电情况,切换方式一致,在PLC可编程的程序设定里,当第一次接近开关感应到后,系统存在记忆功能,在不点动主缸的情况下,下次开机泵送就是上次停机泵送的动作状态。

    在点动情况下的得电,主缸左是1YA得电,主缸右是2YA得电;摆缸左是3YA得电,摆缸右是4YA得电,5YA只要系统有动作就需要得电。

 二、“双16E单泵时间延时控制系统”技术分析及总结

   概述:目前在市场上HBT40系列细石泵使用这套“双16E单泵时间延时控制系统”主要应用在低压市场,技术门槛低、简单、追求成本低生产厂家。其优缺点在以下几点:

   1、优点:技术简单、维护方便,成本最低(2个4WEH16E电液换向阀+1个DBBW20电磁溢流阀)。

   2、技术有缺陷,比较适合中低压系列或小排量的细石泵、搅拌泵应用,细石泵在25层(80米)以下、搅拌泵在16层(60米)以下工况好些。

   3、当在高层25层80米应用时副作用很大:因为电液换向阀4WEH16E的先导压力直接  取主回路系统压力,而且主系统压力是浮动,那么对先导阀冲击比较大,导致会容易出现卡阀,其次也会对主阀芯产生很大冲击。

   4、S阀摆动压力是通过主缸工作延时(5-12秒)控制,让主油泵憋压力起来后去驱动;时间的延时调节大少是根据主泵的效率、电液换向阀4WEH16E内泄量(大少)、还有根据S阀需要压力多少去调节。内泄量越大延时时间需要长,同时系统温度也会越高,对主泵的冲击力也越大,降低主泵使用寿命,。

   5、使用一段时间后(6-12个月)容易出现S阀摆动无力,这个是由于液压元件(主泵、液压阀、主油缸)磨损后内泄量比新机时大了,导致原延时时间已经不对了,主泵憋压不够造成S管摆动不够力。解决办法需要重新调节延时时间点,而这个时间点是在PLC可编程控制的,则修改程序。有些厂家在PLC电气增加两个时间控制按钮(+和-)去调节,有些厂家电气是没有,但总体还是不够理想。

    备注:这个延时时间点调节实际根据主泵排量弱减、 液压元件内泄变大而变化,但是我们无法知道这些油泵、阀是什么时候内泄,也根本不知道,只能让S阀摆动不够力或堵管出现时才去考虑或去检查,这样产生一个技术缺陷。所以后期会经常无力、系统油温越来越高,机器寿命会变短,后期用户维修成本很高。

    总结:有些生产厂家为了节约成本、有些厂家对液压技术不懂、有些厂家为了迎接客户追求便宜便宜、有些厂家只是模仿别人就是采用这套经济版“双16E单泵时间延时控制系统”,可以应用但后期副作用大。

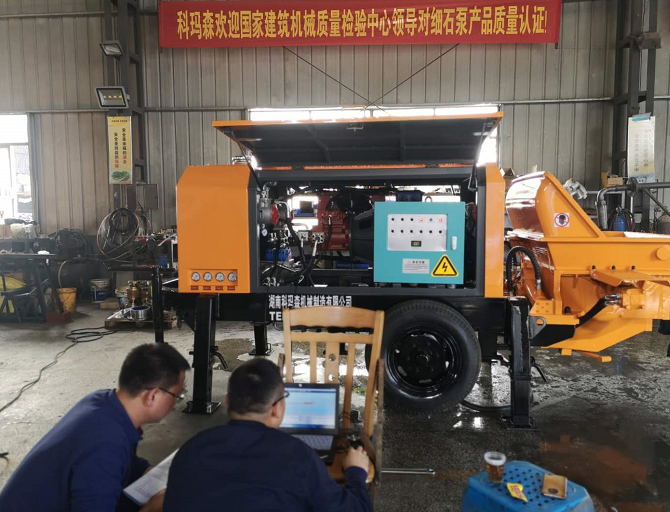

    液压系统是机器心脏,心脏不好机器怎会有好,就好像人体一样,所以购买细石泵时不要一开口就说别人怎么样便宜,我们应该去认真了解、去对比,没有对比没有差距,毕竟投资差不多10多万元,如果是购买汽车你会去4S店摸摸、看看、比一比、试一试,同样购买细石泵请你不要太过相信网络上的推广、宣传,选购一定对你自己的投资负责任,建议你去实地工厂考察,更希望你来科玛森公司看看,对产品了解了解,我们机器心脏是强大的。

    值得信任的制造企业不单是技术力量好,产品质量要求高,更重要是坚持学习,不忘初心、有一颗勇于担当责任的红心。俗语说:“企业没文化、真可怕”,企业文化:不单只是讲技术,更重要是企业的思想、企业的精神、企业愿景等。2020风雨路上、彩虹路上,科玛森机械愿以真诚、科技、敢为的思想与你同行,创造美好生活。



   如果近期您有采购需求,建议关注核心技术问题。任何技术问题,欢迎联系科玛森!

   请联系 13378919997(微信同号)

    0731-8563 9997

     科玛森团队可承接现场或视频指导维护服务,为您的创富保驾护航!

     货比三家,了解科玛森,选择科玛森,遇见好未来!
